Продукты

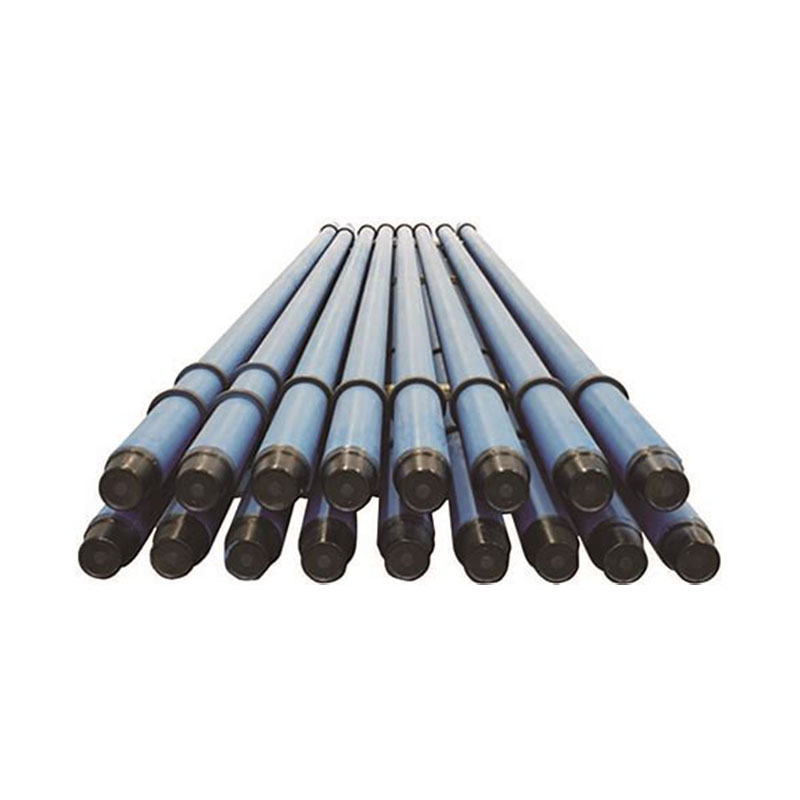

Утяжеленная бурильная труба

Цепь сверлильного станка может выполнять холодную прокатку, меднение или фосфатирование резьбы, а также обрабатывать двухзаходную и другую специальную резьбу других спецификаций.

Электронная почта

Drill Collar Pipe

Стандартные размеры утяжеленных бурильных труб, внутренние диаметры и резьбы

Номер цепи бура	Внешний диаметр			Отверстие				Длина, мм	Диаметр фаски заплечика ДФ, мм	Коэффициент прочности на изгиб
Номер цепи бура	мм		в		мм	в		Длина, мм	Диаметр фаски заплечика ДФ, мм	Коэффициент прочности на изгиб
NC23-31	79.4	3/8		31.8			1 1/4	9150	76.2	2.57:1
NC26-35	88.9	3 1/2		38.1			1 1/2	9150	82.9	2.42:1
NC31-41	104,8	4 1/8		50.8			2	9150 или 9450	100.4	2.43:1
NC35-47	120,7	4 3/4		50.8			2	9150 или 9450	114.7	2.58:1
NC38-60	127.0	5		57.2			2 1/4	9150 или 9460	121.0	2.38:1
NC44-60	152.4	6		57.2			2 1/4	9150 или 9450	144,5	2.49:1
NC44-60	152.4	6		71.4			2 13/16	9150 или 9450	144,5	2.84:1
NC44-62	158.8	6 1/4		57.2			2 1/4	9150 или 9450	149.2	2.91:1
NC46-62	158.8	6 1/4		71.4			2 13/16	9150 или 9450	150.0	2.63:1
NC46-65	165.1	6 1/2		57.2			2 1/4	9150 или 9450	154,8	2.76:1
NC46-65	165.1	6 1/2		71.4			2 13/16	9150 или 9450	154,8	3.05:1
NC46-47	171.4	6 3/4		57.2			2 1/4	9150 или 9450	159,5	3.18:1
NC50-67	171.4	6 3/4		71.4			2 13/16	9150 или 9450	159,5	2.37:1
NC50-70	177,8	7		57.2			2 1/4	9150 или 9450	164,7	2.54:1
NC50-70	177,8	7		71.4			2 13/16	9150 или 9460	164,7	2.73:1
NC50-72	184.2	7 1/4		71.4			2 13/16	9150 или 9450	169,5	3.12:1
NC56-77	196.8	7 3/4		71,4			2 13/16	9150 или 9450	185.3	2.70:1
NC56-80	203.2	8		71.4			2 13/16	9150 или 9450	190.1	3.02:1
65/8РЕГ	209,6	8 1/4		71.4			2 13/16	9150 или 9450	195,7	2.93:1
NC61-90	228,6	9		71.4			2 13/16	9150 или 9450	212.7	3.17:1
75/8РЕГ	241.3	9 1/2		76.2			3	9150 или 9450	223,8	2.81:1
NC70-97	247,6	9 3/4		76.2			3	9150 или 9450	232,6	2.57:1
NC70-100	254.0	10		76.2			3	9150 или 9450	237.3	2.81:1
85/8РЕГ	279,4	11		76.2			3	9150 или 9450	266.7	2.84:1

Основные допуски размеров утяжеленных бурильных труб

Предел внешнего диаметра			Внешний диаметр	Отверстие	Длина, мм	Диаметр фаски буртика ДФ, мм
мм		в
≤88,9	≤31/2		+1.20	+1.60	±152,4	±0,4
ссшшш88.9-114.3	ссшш3 1/2~4 1/2		+1.60
ссшшш114.9-139.7	ссшшш4 1/2~5 1/2		+2.00
ссшшш139.7-165.1	ссшшш5 1/2-6 1/2		+3.20
ссшшш165.1-215.9	ссшшш6 1/2~8 1/2		+4.00
ссшшш215.9-241.3	ссшшш8 1/2-9 1/2		+4.80
ссшшш241.3	ссшшш9 1/2		+6.40

Механические свойства утяжеленных бурильных труб

Предел внешнего диаметра			Предел текучести РП 0,2 МПа	Предел прочности Рм МПа	Фактор удлинения А%	Твердость по Бринеллю НВ	Ударные работы Шарпи Акв Дж.
мм	в
79,4-174,6		3 1/8-6 3/4	≥758	≥965	≥13	≥285	≥54
177,8-279,4		7-11	≥689	≥930
